產品說明 操車系統用推車機分銷齒式推車機、鏈?zhǔn)酵栖嚈C、繩式推車機三種,根據用戶的實際工況來選擇合適的一種,對于上述三類推車機,用戶可查看本網站“車場設備及排矸設備”章節中對一類推車機的詳細介紹。 與應用于排矸系統中的推車機不同,應用于操車系統中的推車機一般不采用獨立的液壓站控制,而是與搖臺、阻車器、安全門等采用同一集中控制液壓站和電控操作臺來進行集中控制。

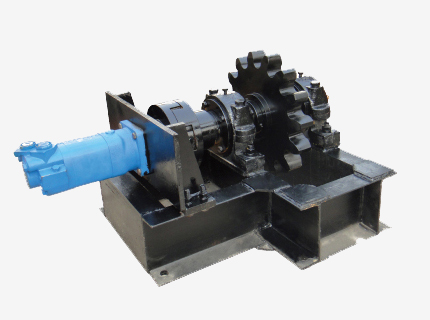

TX型銷齒推車機是由一列滑到內運行的板鏈小車組成,板鏈小車底部在全長內設置等距的銷軸,板鏈上安裝有操車使用的推爪和拉爪,推爪推礦車碰頭,拉爪拉礦車車軸,由液壓馬達驅動銷輪轉動,使整列板鏈小車前后運動。TX型銷齒推車機主要用于各種罐籠提升的礦井井上,下車場裝卸礦車和調運車輛,能夠?qū)崿F(xiàn)裝罐、卸罐、調運、進罐推車、回程拉車等功能。 性能特點
1、反應靈敏,動作平穩,推力強勁,并可實現推力、推速靈活調整。 2、推爪形式多樣,可實現自動起落。
機械結構
動力類型
產品型號
備注
鏈?zhǔn)绞酵栖嚈C
電液動力
TLY
電機-減速機動力
TLD
不建議采用
銷齒式推車機
TXY
繩式推車機
TSY
TSD
軌外繩式推車機
TSWY
●機械部分運行原理 (1)推車機主傳動、導向輪組和張緊裝置固定在混凝土基礎或錨固基礎上,推車器軌道系統安裝在車輛軌道內側上,推車器沿軌道系統運行,鋼絲繩穿繞安裝于軌道中間的繩輪,繩端連接在推車器上形成一個閉合的繩環,通過張緊裝置的張緊作用,使整個閉合的繩式推車系統產生張緊運輸力。 (2)在進行彎道推車作業時,需配備彎道護軌輪組,通過彎道輪組的導向作用,使鋼絲繩牽引推車器沿彎曲的軌道系統運行,并可實現上坡或下坡運行,實現了在彎道推車或拉車作業。 (3)推車機主傳動裝置采用液壓馬達為動力,液壓馬達帶動滾筒正反轉動,張緊裝置使纏繞在驅動滾筒上的鋼絲繩與滾筒表面之間產生摩擦力,進而轉變?yōu)殇摻z繩運輸時的張緊運輸力,該運輸力使鋼絲繩牽引著推車器沿軌道系統前后運行。 (4)推爪執行推車的功能,推車部位為礦車的碰頭。拉爪執行調運礦車的功能,調運礦車時,拉爪抬起,拉車部位為礦車擋板或車軸。 軌外繩式推車機 我公司根據有些礦山車場道岔較多、彎道較多的實際情況,開發出一種非常實用的軌外繩式推車機,該結構的推車機創造性的實現了推車機軌道在礦車軌道外布置,避開了中間交錯的道岔,實現了經過多重彎道和道岔在車場內推車作業,具有非常好的應用前景。
推車機電控系統及動力系統 推車機電控系統的電控操作臺上面設有多種信號、儀表的指示窗口,可以實時監控整個推車機系統的運行狀態,并發出控制指令,控制推車機及其他關聯設備的有序運行。隔爆型阻車器電控系統由礦用本安型操作臺、KXJ127型礦用隔爆兼本安型電控箱、位置傳感器三部分組成,各組成部件均具備煤安標志證書和防爆合格證。 推車機動力系統分電液動力系統和電機-減速機動力系統兩種。電液動力系統以礦用防爆電機為動力來源,采用隔爆型液壓站驅動液壓馬達運轉,進而實現推車機的前進和后退。電機-減速機動力系統以礦用防爆電機為動力,采用電機-減速機傳動機構驅動鏈輪運轉,進而實現推車機的前進和后退。 ●相比電機-減速機動力系統,電液動力系統具有以下性能優勢: (1) 液壓系統選用雙機雙泵的雙液壓源結構,其中一臺工作,另一臺備用,一臺出現故障后另一臺可立即投入使用,確保了推車機的長期不間斷運行。 (2) 液壓系統的調速、調壓功能使推車機的推力、速度均為可調狀態,液壓溢流保護功能充分保護了推車機的機械結構,使機械機構在發生機械別卡時不受損害。 (3)液壓系統具備壓力保護、液位報警、過濾器堵塞報警和卸荷功能,并可根據外界環境配備液壓系統加熱功能或液壓系統冷卻功能,以保證系統的長期穩定工作。 技術參數
名稱
鏈?zhǔn)酵栖嚈C
產品規格
鏈?zhǔn)絺鲃訖C構
銷齒傳動機構
繩式傳動機構
電機功率
7.5KW/11KW/15KW/22KW/30KW(根據現場選配)
額定推力
6KN/10KN/15KN/23.5KN/35KN
液壓介質
46#以上耐磨液壓油
最大爬坡角度
7.5°
推車速度
0.5m /s~ 1m /s
最大推車數量(臺)
20-60(根據使用工況確定 )
推車位置
礦車擋板、車軸或碰頭
每次推車個數
1或2個,訂貨時請說明
軌距
600或900,訂貨時請說明
