氣動架柱式鉆機說明書
【概述】氣動架柱式鉆機以壓縮空氣為動力可以配套使用高效螺旋鉆桿和地質鉆桿,廣泛應用于煤礦探水、注水、探排瓦斯、巷道幫錨桿孔等的鉆孔施工。
【特點】氣動架柱式鉆機具有安全防爆、轉矩大、轉速高、體積小、重量輕、結構簡單、拆裝方便等優點。氣動架柱式鉆機主機回轉具有正反轉功能,可輕松鉆機和推出鉆具;進給采用獨立馬達,給進力大,故障率低;通過控制進氣量,可以調節回轉速度和給進速度。
【原理】氣動架柱式鉆機以壓縮空氣為動力,通過回轉馬達換向閥控制回轉馬達 的回轉及換向,壓縮空氣驅動齒輪馬達旋轉,經兩級減速后驅動主軸旋轉,進而帶動鉆具工作;通過支撐氣缸換向閥控制氣缸的頂緊及松開;通過進給馬達換向閥控制鉆機的前進及后退。
氣動架柱式鉆機型號大全:
ZQJC-150/3.0S、ZQJC-150/4.1S、ZQJC-150/1.9、ZQJC-150/2.0S、ZQJC-150/2.8、ZQJC-150/2.8S、ZQJC-150/2.9、ZQJC-150/3.0S、ZQJC-150/4.1S
ZQJC-160/4.4S、ZQJC-160/4.4S 、ZQJC-160/4.5、ZQJC-160/4.6、ZQJC-180/3.0S、ZQJC-180/3.7、ZQJC-180/4.8、
ZQJC-200/5、ZQJC-200/5.0、ZQJC-200/5.0 、ZQJC-200/5.0S、ZQJC-200/5.5、
ZQJC-210/5、ZQJC-210/5.2、ZQJC-210/5.7、ZQJC-220/7.0、ZQJC-220/7.0S、ZQJC-220/7.2、ZQJC-240/6.0、
ZQJC-260/5.5、ZQJC-260/5.5S、ZQJC-260/6.1、ZQJC-260/8.0、ZQJC-260/8.0S、ZQJC-280/7.6
ZQJC-300/6.0、ZQJC-300/6.0S、ZQJC-300/6.5、ZQJC-300/6.9、ZQJC-300/6S、ZQJC-300/9、ZQJC-300/9.0、ZQJC-300/9.0S、ZQJC-300/9.1、
ZQJC-360/7.1、ZQJC-360/7.1S、ZQJC-360/8.0、ZQJC-360/9.0S、ZQJC-370/7.1、ZQJC-380/10.0S、ZQJC-380/8.0、
ZQJC-400/10、ZQJC-400/7.1、ZQJC-400/7.5、ZQJC-400/7.5S、ZQJC-400/8.0、
ZQJC-420/10.0、ZQJC-420/10.0S、ZQJC-430/10.0、ZQJC-460/10.0S、ZQJC-480/8.5
ZQJC-500/10、ZQJC-560/10.0、ZQJC-560/10.0S、ZQJC-570/10.0、ZQJC-580/10.0S、ZQJC-600/10.0、
ZQJC-720/10.0、ZQJC-720/10.0S、ZQJC-730/10.0、
ZQJC-800/10.0、ZQJC-800/10.0S、ZQJC-800/11.0、ZQJC-920/10.0S

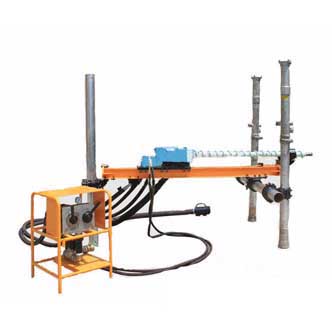

ZQJC-150/2.8氣動架柱式鉆機
ZQJC-150/2.8氣動架柱式鉆機·特點 1、該機為氣缸頂緊,帶有正反轉,可以輕松鉆進和退出鉆具; 2、由氣馬達帶動特種優質鋼齒條來進給和后退,可提高效率60%以上; 3、高性能的合金鋼雙架柱,重量輕,穩定性高,移動方便。 ZQJC-150/2.8氣動架柱式鉆機·技術參數表

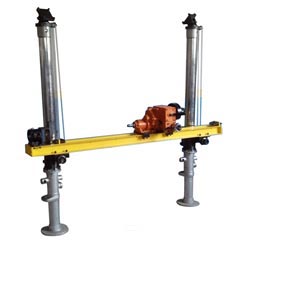

ZQJC-200/5氣動架柱式鉆機
ZQJC-200/5氣動架柱式鉆機是專門為瓦斯?jié)舛雀咔揖虏灰资褂秒娫吹南锏涝O計,該機為氣缸頂緊,帶有正反轉,有氣馬達帶動齒條來進給和后退,大大降低了工人的勞動強度。該機主要用在鉆探測地質構造煤層探水探瓦斯孔、煤層注水孔和卸放壓力孔。

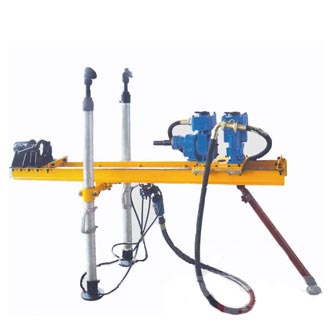

ZQJC-220/7.0氣動架柱式鉆機
ZQJC-260/8.0氣動架柱式鉆機
ZQJC-220/7.0氣動架柱式鉆機 · ZQJC-260/8.0氣動架柱式鉆機
序號
性能參數
單位
參考值
1
鉆機型號
-
ZQJC-220/7.0
ZQJC-260/8.0
2
工作壓力
MPa
0.4
0.5
0.63
3
額定轉矩
N·m
200
220
240
260
280
4
額定轉速
r/min
305
315
275
295
310
5
最大輸出功率
kW
5.9
7.0
7.9
6.9
8.0
9.0
6
最大負荷轉矩
250
290
330
7
動力失速轉矩
270
340
350
8
起動轉矩
300
325
9
耗氣量
m3/min
5.5
7.5
10
空載轉速
750
850
950
740
840
900
11
1/2空載轉速
375
425
475
370
420
450
12
1/2空載轉速下轉矩
170
190
210
180
13
噪聲
聲功 率級
dB(A)
≤116
≤118
≤120
聲壓級
≤106
≤108
≤110
14
推進力
kN
15
導軌長度
mm
2000
16
導軌推進行程
1250
17
空載推進速度
mm/min
5000
18
主軸傾斜角度
±70°
19
最大工作高度
1600
20
最小工作高度
600
21
主機重
kg
45
48
22
架柱機重
68
23
鉆尾尺寸
18×18 24×24 26×26
24
鉆孔直徑
φ76~φ89
ZQJC-300/9.0氣動架柱式鉆機 · ZQJC-360/7.1氣動架柱式鉆機
ZQJC-300/9.0
ZQJC-360/7.1
320
360
7.6
9.8
7.1
7.7
440
460
470
490
500
520
480
510
530
540
6.5
8.6
700
400

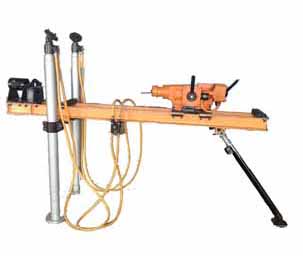

ZQJC-300/9.0氣動架柱式鉆機
ZQJC-360/7.1氣動架柱式鉆機
氣動架柱式鉆機開機前注意事項
作業人員要嚴格按規程措施操作,做到安全施工。工作面范圍3m不允許有除工作人員以外人員停留。 1、檢查各接頭是否緊固牢固; 2、嚴禁觸及旋轉的鉆具、鉆套; 3、鉆機在不使用時要將進氣管路拆除; 4、鉆機以壓縮空氣為動力,使用時,工作氣壓不得超過0.63Mpa;停機時應可靠地關閉進氣閥門,防止回轉機構自動開啟; 5、連接的壓縮空氣軟管必須牢固、可靠,嚴防接頭突然松脫或軟管突然爆裂造成人員傷亡事故; 6、鉆機鉆孔過程中,要注意推進力適當,嚴禁使鉆桿在彎曲狀態下工作,防止鉆桿突然斷裂或更換鉆桿操作不當,造成鉆桿從鉆孔中脫出而砸傷操作人員的事故; 7、調整鉆機工作位置時,應緩慢開啟、關閉、調整氣動閥門,嚴禁突然起落氣動構件,防止氣動構件突然上升時刮傷操作人員、突然下落時砸傷或夾傷操作人員。 8、操作或移動鉆機時,要注意互相協調,嚴防操作不當造成人員傷害。
氣動架柱式鉆機操作流程
氣動架柱式鉆機的保養和維修
